管道電磁流量計安裝規范
發布時間：2021-08-18 03:11:49??點擊次數：1767次
管道電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內則與測量無關。
管道電磁流量計安裝要求
1.安裝地點不能有大的振動源，并應采取加固措施來穩定儀表附近的管道；
2.不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近，以免受到電磁場的干擾；
3.傳感器與管道連接時應保證滿管運行，*好垂直安裝；
4.變送器外殼、屏蔽電纜、測量本體及兩端的管道都要接地，接地*應單獨設置，接地電阻應小于10歐姆，不能接到電氣或公共接地網上；
5.要求有前5倍后3倍管道直徑的直管段。
詳解如下
如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時可以增加前后直管段的長度、采用一個流量穩定器或減少測量點的截面以穩定流速分布。

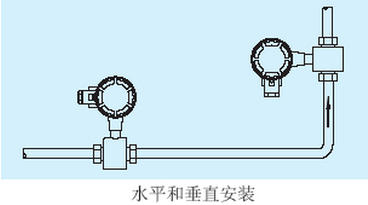

管道電磁流量計可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電*的影響，電*軸向保持水平為好。垂直安裝時，流體應自下而上流動。

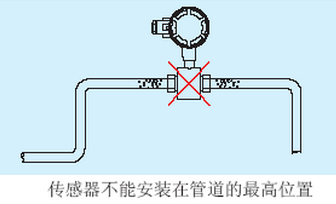

傳感器不能安裝在管道的*高位置，這個位置容易積聚氣泡。
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。
如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

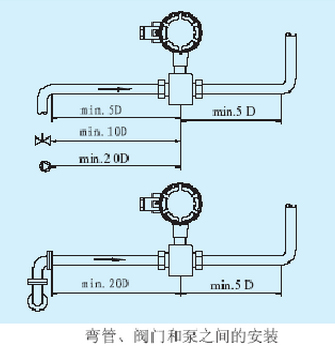

管道電磁流量計的常規直管段要求是前10D后5D，在有彎管、閥門的情況分別有不同的要求。
管道電磁流量計接地的原因
管道電磁流量計內的測量電*處于一個直流或交流電場內，如果其環境不能有效地被屏蔽于一個無干擾的條件下，對測量有嚴重干擾。
傳感器外殼接地與否，直接關系到測量的精度和穩定性，接地導線必須不傳任何干擾電壓，因此管道電磁流量計要求有非常可靠的接地，要做好接地屏蔽，否則就會產生干擾電流。
然而管道電磁流量計接地的好處：若連接污水流量計的管道是（相對于被測介質）絕緣性的則要用接地環，它的材質應根據被測介質的腐蝕性選用。
如果是聚四氟乙烯的傳感器，為了保護聚四氟乙烯的翻邊不受損傷，要選用接地環。
